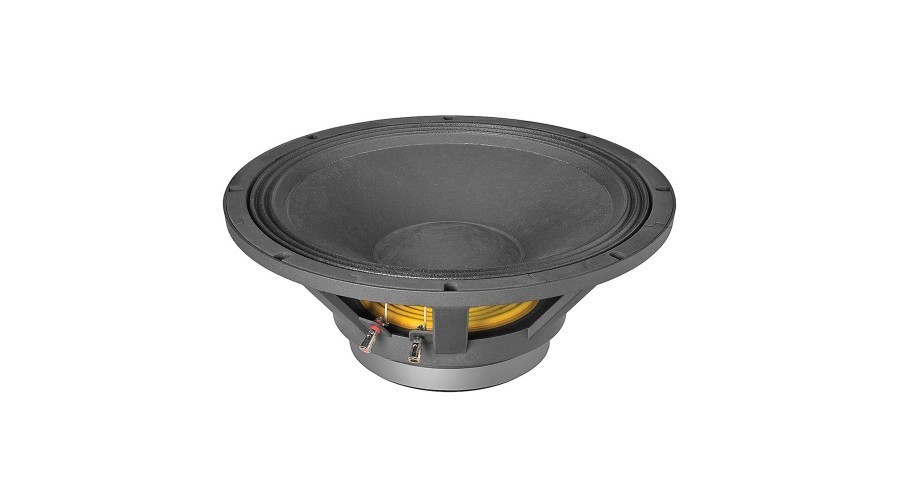

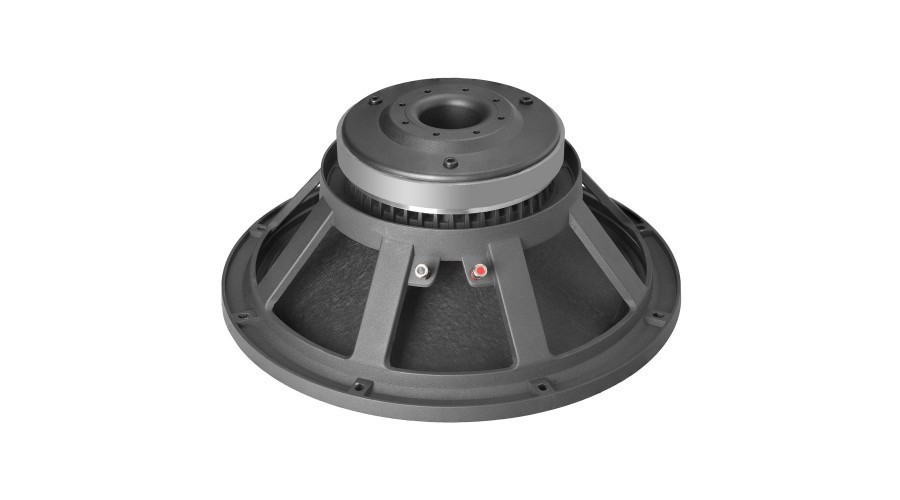

MAG M1804-8

Низкочастотная динамическая головка высокой мощности.

Конструктивные особенности:

• алюминиевый литой диффузородержатель с улучшенной вентиляцией звуковой катушки;
• съемная самоцентрирующаяся ферритовая магнитная система с вентиляцией зазора;
• звуковая катушка с двусторонней намоткой, высокотемпературным проводом внутри и снаружи каркаса;
• диффузор повышенной прочности, усиленный стекловолокном;
• двойная центрирующая шайба с силиконовой пропиткой.

Технические характеристики:

• Номинальный диаметр, дюймов (мм): 18"(460)
• Номинальный импеданс, Ом: 8
• Номинальная мощность (AES), Вт: 1000
• Частотный диапазон, Гц: 30-500
• Чувствительность (1Вт/1м), дБ: 96
• Минимальный импеданс, Ом: 6,7@140Гц
• Коэффициент электромеханической связи Bl, Тм: 28,1
• Индуктивность звуковой катушки, мГн (1кГц): 2,6
• Масса подвижной системы Mms, г: 237

Звуковая катушка

• Диаметр, дюймов (мм): 4"(100)
• Материал провода: медь
• Материал каркаса: стекловолокно
• Высота намотки, мм: 25

Магнитная система

• Высота рабочего зазора, мм: 11
• Индукция в зазоре, Тл: 1,14

Параметры Тиля-Смолла

• Fs, Гц: 32,8
• Vas, л: 208
• Qts: 0,33
• Qes: 0,35
• Qms: 7,9 Re,
• Ом: 5,7
• Sd, см2: 1195
• Xmax, мм: 9,75
• n, %: 2

Установочные размеры

• Внешний диаметр, мм: 471
• Диаметр установочного отверстия, мм: 414
• Диаметр крепежных отверстий, мм: 7x9
• Диаметр размещения крепежных отверстий, мм: 440
• Высота, мм: 206
• Масса, кг: 12,2
