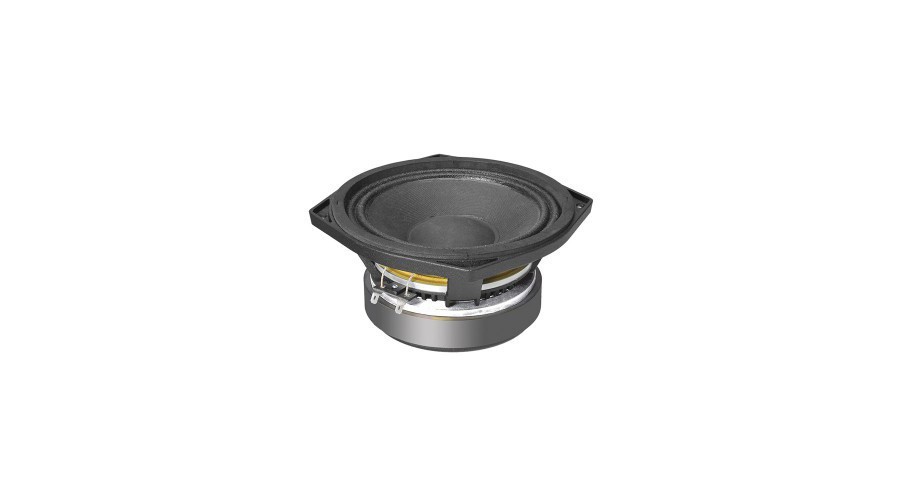

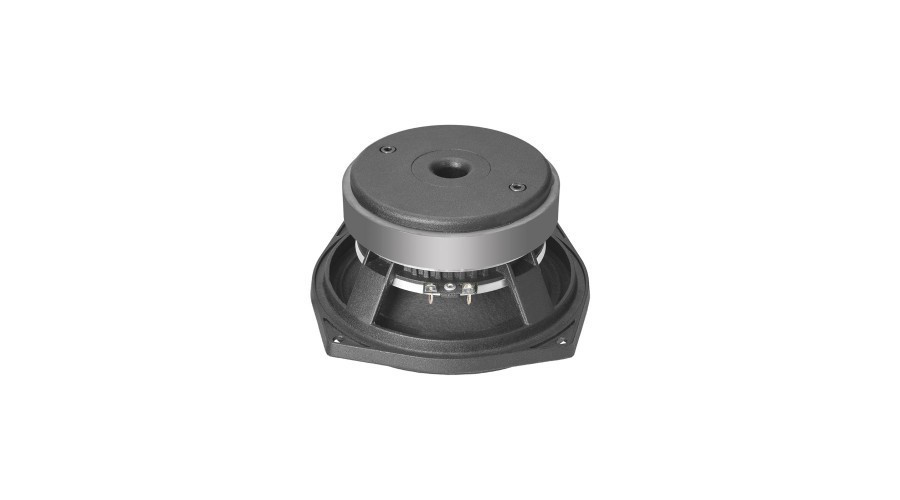

MAG M0615-16

Низкочастотная динамическая головка для компактных двухполосных и многополосных акустических систем.

Основные особенности:

• алюминиевый литой диффузородержатель с усовершентсвованной вентиляцией звуковой катушки;
• съемная самоцентрирующаяся ферритовая магнитная система;
• звуковая катушка с двусторонней намоткой медным проводом.

Технические характеристики:

• Номинальный диаметр, дюймов (мм): 6,5"(165)
• Номинальный импеданс, Ом: 16
• Номинальная мощность (AES), Вт: 130
• Частотный диапазон, Гц: 70–6000
• Чувствительность (1Вт/1 м), дБ: 92,5
• Минимальный импеданс, Ом: 6,9@350Гц
• Коэффициент электромеханической связи Bl, Тм: 11,2
• Индуктивность звуковой катушки, мГн (1кГц): 0,9
• Масса подвижной системы Mms, г: 15,2

Звуковая катушка

• Диаметр, дюймов (мм): 1,75"(44)
• Материал провода: медь
• Материал каркаса: стекловолокно
• Высота намотки, мм: 12,5

Магнитная система

• Высота рабочего зазора, мм: 7
• Индукция в зазоре, Тл: 1,1

Параметры Тиля-Смолла

• Fs, Гц: 58
• Vas, л: 11.2
• Qts: 0.24
• Qes: 0.26
• Qms: 4.5
• Re, Ом: 5.8
• Sd, см2: 127
• Xmax, мм: 4,5
• n, %: 0,82

Установочные размеры

• Внешний диаметр, мм: 164/188
• Диаметр установочного отверстия, мм: 148
• Диаметр крепежных отверстий, мм: 5,5
• Диаметр размещения крепежных отверстий, мм: 172
• Высота, мм: 83
• Масса, кг: 2,5
